Node-Red

​

Node-Red简介

Node-RED是一种编程工具，以一种全新的、有趣的方式将硬件设备、api和在线服务连接在一起。

它提供了一个基于浏览器的编辑器，通过使用面板中的各种节点可以轻松地将流连接在一起，在界面上简单的点击相关按钮即可把这些节点部署到运行环境中，详情请查阅其官网 https://Node-Red.org/。

​

集成Node-Red

要想使用Node-Red来整合现有业务系统，首先需要把它集成到华炎魔方项目中。

​

创建应用

假设我们已经有了一个魔方项目，要在该项目中创建一个Node-Red应用，可以在命令行中cd到该项目然后执行以下指令：

npx create-steedos-node-red-app node-red-app

它会在魔方项目根目录下自动创建一个名为node-red-app的文件夹，该文件夹会作为一个单独的Node-Red服务项目存在。

​

运行

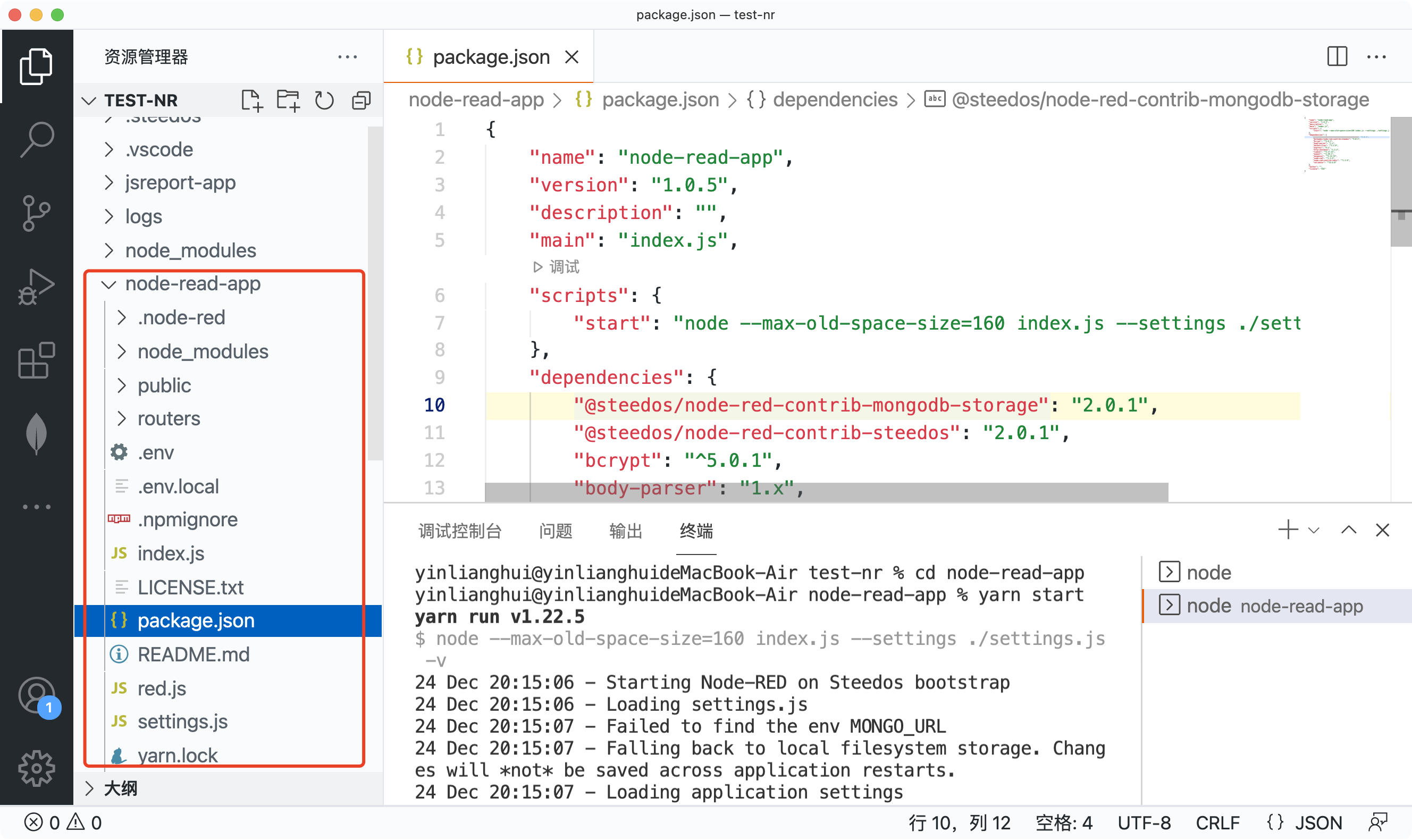

我们可以在刚创建的node-red-app文件夹内看到package.json文件，这是一个独立的NPM项目，我们接下来cd到该文件夹，执行yarn安装该项目依赖包，最后执行yarn start即可运行该Node-Red项目。

运行成功后，在命令行控制台可以看到有提示说可以通过地址 http://127.0.0.1:1880/ 来访问服务。

​

初始化配置

Node-Red服务跑起来后，我们可以在浏览器中输入控制台中提示的地址访问Node-Red，第一次访问服务的话，会看到初始化配置向导界面，比如设置访问Node-Red服务的账户和密码等，我们只要按向导提示来配置即可。

初始化配置设置完成后，会自动跳转到名为“Node-RED on Steedos”的首页，在该界面可以看到如何定制Node-Red的简易教程。

​

流程设计器

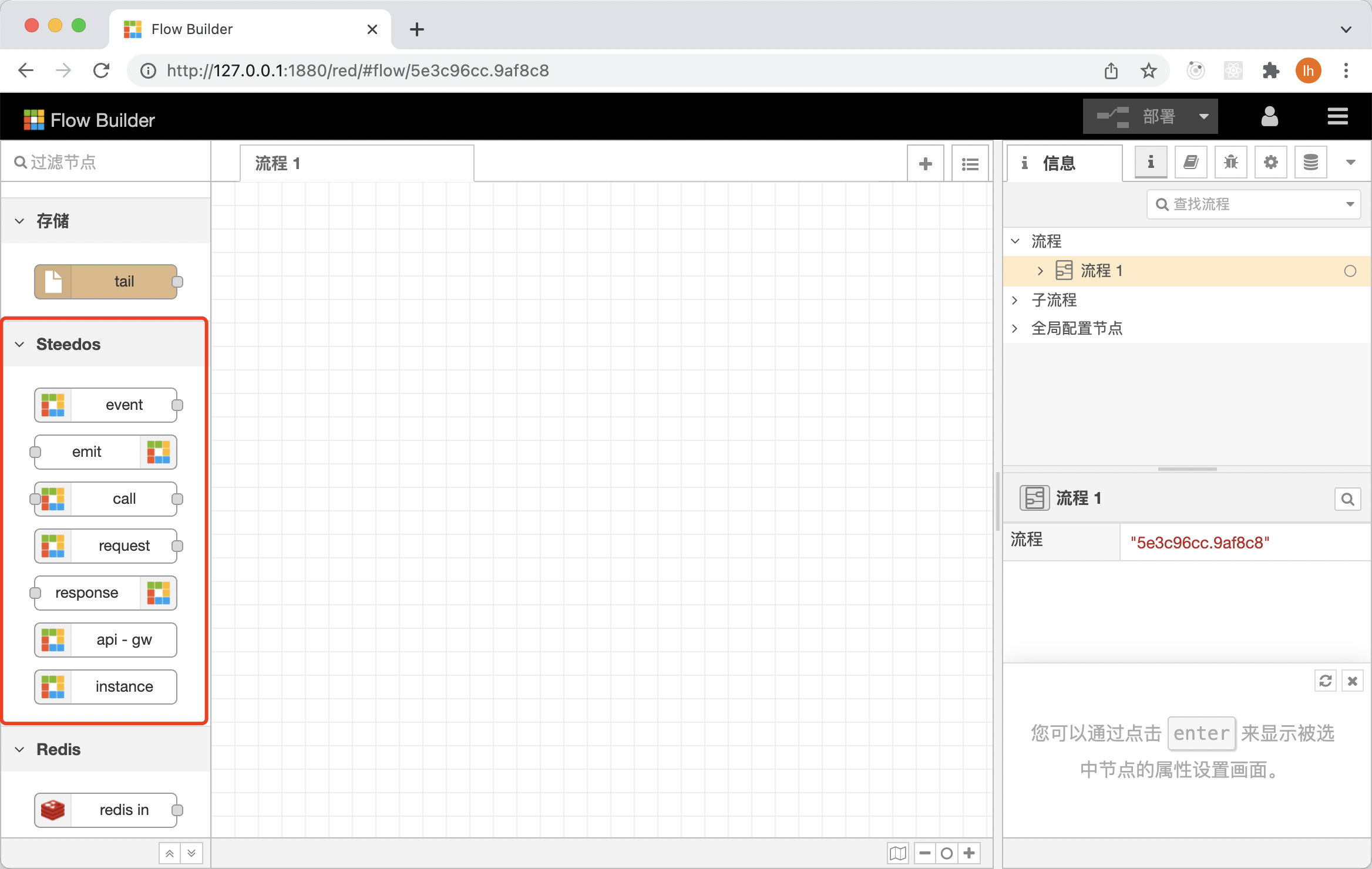

在跑起的Node-Red服务首页，我们看到右侧有一个名为“Go to your Node-RED flow editor”的按钮，点击它即可打开一个名为“Flow Builder”的编辑器，可以访问Node-Red的官网教程 https://Node-Red.org/docs/user-guide/ 来学习如何在该编辑器中配置、调式和部署流程。

​

华炎魔方节点

我们可以使用上面提到的流程设计器来配置整合现有业务系统，如果需要让华炎魔方连接SAP、用友、金蝶等主流业务系统，以整合集成相关业务到华炎魔方，请使用我们特意开发的各种Node节点，可以很方便的实现各种集成业务需求。
